Thép bản mã là vật liệu quan trọng trong các công trình xây dựng, nhà thép tiền chế và ngành cơ khí chế tạo. Sản phẩm được gia công từ thép tấm theo kích thước, hình dạng và yêu cầu kỹ thuật cụ thể nhằm liên kết các cấu kiện, cố định chân cột hoặc hỗ trợ truyền lực trong kết cấu. Vậy thép bản mã có những loại nào, quy cách ra sao và cần lưu ý gì khi đặt gia công? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

1. Thép bản mã là gì?

• Thép bản mã là tấm thép được cắt thành hình vuông, chữ nhật, tròn, tam giác hoặc hình dạng theo bản vẽ thiết kế. Tùy mục đích sử dụng, bản mã có thể được khoan lỗ, đột lỗ, hàn hoặc kết hợp với bu lông để tạo thành liên kết giữa các bộ phận kết cấu.
• Vật liệu sản xuất bản mã thường là thép tấm có các mác thép như SS400, Q235 hoặc ASTM A36, tùy yêu cầu thiết kế và tiêu chuẩn áp dụng.
• Trong thực tế, thép bản mã được sử dụng phổ biến tại chân cột thép, vị trí nối dầm, đầu cọc, mặt bích đường ống và các chi tiết cơ khí.

Vai trò của thép bản mã trong xây dựng

• Liên kết kết cấu: Kết nối dầm, cột, thanh giằng và các cấu kiện thép bằng bu lông hoặc mối hàn.
• Truyền lực: Hỗ trợ truyền lực giữa các bộ phận theo phương án thiết kế.
• Cố định cấu kiện: Giúp liên kết chân cột với hệ bu lông neo và móng công trình.
• Hỗ trợ lắp dựng: Giúp quá trình thi công thuận tiện, hạn chế việc chỉnh sửa tại công trường.

2. Các loại thép bản mã phổ biến hiện nay

Tùy theo vị trí lắp đặt và yêu cầu sử dụng, thép bản mã được chia thành nhiều loại khác nhau.

2.1. Thép bản mã vuông và chữ nhật

• Đây là hai dạng bản mã được sử dụng phổ biến trong các công trình nhà xưởng, nhà thép tiền chế và kết cấu dân dụng. Sản phẩm thường dùng làm bản mã chân cột, bản mã nối dầm và tấm liên kết giữa các cấu kiện.
• Ưu điểm của loại này là dễ gia công, thuận tiện bố trí lỗ bu lông và có thể tối ưu lượng thép sử dụng.

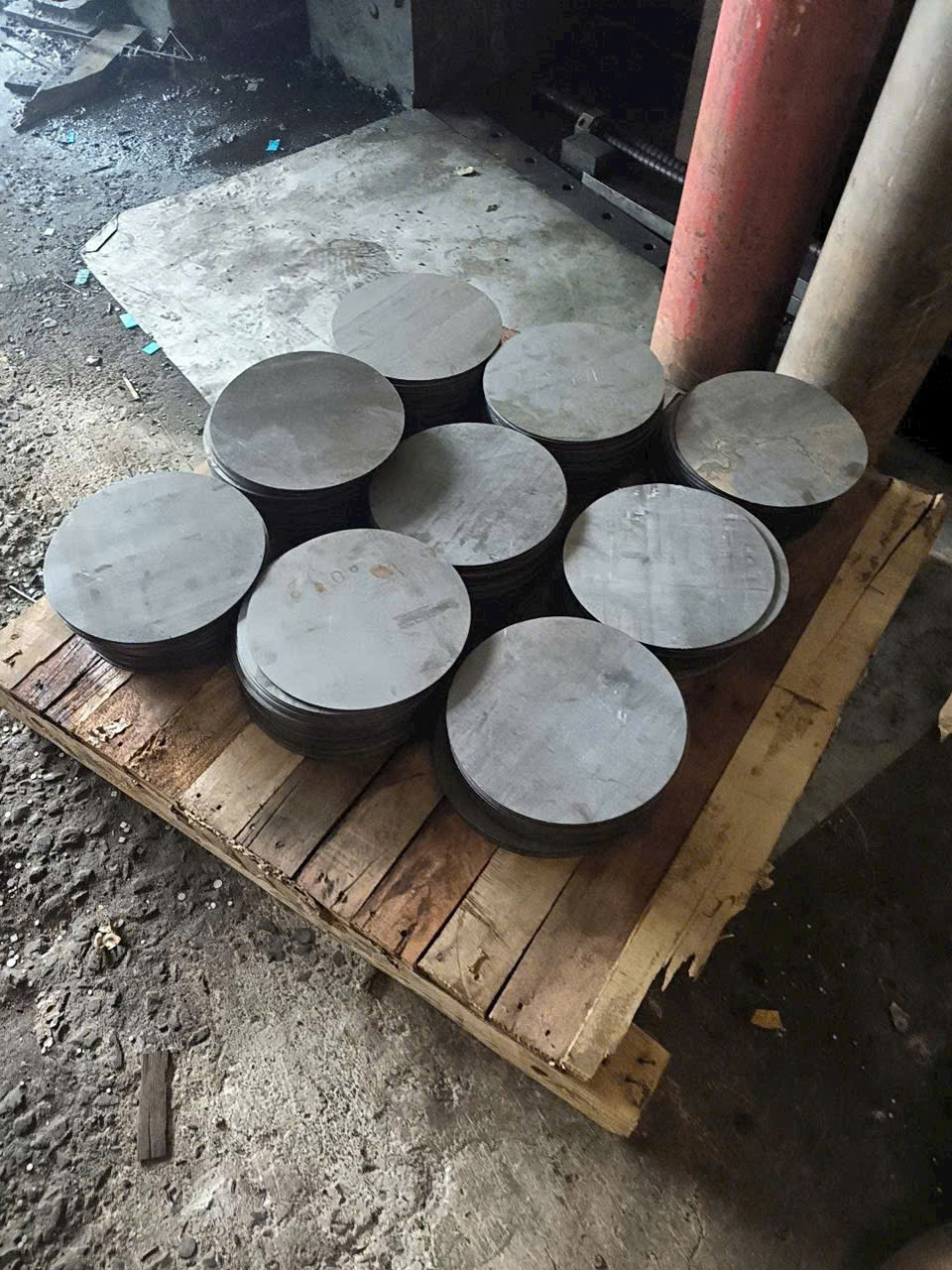

2.2. Thép bản mã tròn

• Bản mã tròn thường được sử dụng làm mặt bích, bản mã đầu cọc, đế trụ đèn và các chi tiết có dạng hình trụ. Sản phẩm có thể được cắt bằng máy CNC Laser hoặc Plasma tùy độ dày và yêu cầu kỹ thuật.

2.3. Thép bản mã gia công theo yêu cầu

• Đây là loại bản mã được sản xuất theo bản vẽ riêng của khách hàng, bao gồm kích thước, độ dày, hình dạng, vị trí lỗ và yêu cầu hoàn thiện bề mặt.
• Phương án gia công theo bản vẽ giúp sản phẩm phù hợp với thiết kế thực tế, hạn chế sai lệch khi lắp đặt và giảm thời gian xử lý tại công trường.

3. Bảng quy cách thép bản mã thông dụng

Quy cách thép bản mã phụ thuộc vào thiết kế của từng công trình. Bảng dưới đây tổng hợp một số kích thước tham khảo thường gặp trên thị trường.

Quy cách thép bản mã phổ biến.

• Lưu ý: Kích thước và độ dày trong bảng chỉ mang tính tham khảo, không thay thế tính toán kết cấu hoặc hồ sơ thiết kế được phê duyệt.

4. Các mác thép thường dùng để sản xuất bản mã

Việc lựa chọn mác thép ảnh hưởng đến khả năng chịu lực, tính hàn, độ bền và chi phí gia công. Mỗi loại vật liệu cần được lựa chọn theo yêu cầu cụ thể của công trình.

Một số mác thép phổ biến dùng làm bản mã.

– Giới hạn chảy, độ bền kéo và khả năng hàn của vật liệu phụ thuộc vào tiêu chuẩn sản xuất, chiều dày và trạng thái cung cấp. Vì vậy, cần kiểm tra chứng chỉ vật liệu trước khi đưa vào gia công.

5. Công nghệ gia công thép bản mã

Hiện nay, các xưởng cơ khí sử dụng nhiều phương pháp cắt và tạo lỗ để đáp ứng yêu cầu về độ chính xác, năng suất và chi phí.

• Cắt CNC Laser: Phù hợp với sản phẩm cần đường cắt đẹp, chi tiết và độ chính xác cao trong phạm vi làm việc của máy.
• Cắt CNC Plasma: Thường dùng cho thép tấm có độ dày trung bình và các đơn hàng cần tối ưu thời gian gia công.
• Cắt Oxy-Gas: Phù hợp với một số loại thép tấm dày, tùy thiết bị và yêu cầu hoàn thiện.
• Khoan hoặc đột lỗ: Được lựa chọn dựa trên chiều dày thép, đường kính lỗ, dung sai và số lượng sản phẩm.

Sau khi cắt, bản mã cần được làm sạch xỉ, xử lý bavia và kiểm tra kích thước trước khi bàn giao.

6. Giá thép bản mã phụ thuộc vào những yếu tố nào?

Giá gia công thép bản mã không cố định mà thay đổi theo giá thép nguyên liệu và yêu cầu sản xuất. Những yếu tố ảnh hưởng trực tiếp đến báo giá gồm:

• Mác thép và độ dày: Vật liệu, quy cách thép tấm và khối lượng sử dụng.
• Kích thước sản phẩm: Kích thước lớn hoặc hình dạng phức tạp có thể làm tăng lượng vật liệu và thời gian gia công.
• Số lượng lỗ: Bản mã có nhiều lỗ hoặc yêu cầu dung sai chặt thường cần thêm công đoạn gia công.
• Công nghệ cắt: Laser, Plasma và Oxy-Gas có chi phí khác nhau tùy độ dày và yêu cầu kỹ thuật.
• Số lượng đặt hàng: Đơn hàng lớn có thể giúp tối ưu công đoạn chuẩn bị và sử dụng phôi.
• Yêu cầu hoàn thiện: Sơn chống gỉ, mạ kẽm, đóng gói và vận chuyển có thể phát sinh chi phí riêng.

Để nhận báo giá chính xác, khách hàng nên gửi bản vẽ kỹ thuật, số lượng, độ dày, mác thép và địa điểm giao hàng cho đơn vị gia công.

7. Kinh nghiệm lựa chọn đơn vị gia công thép bản mã

• Khi tìm đơn vị gia công thép bản mã, khách hàng nên ưu tiên những cơ sở có máy móc phù hợp, khả năng đọc bản vẽ kỹ thuật và quy trình kiểm soát chất lượng rõ ràng.
• Một đơn vị gia công chuyên nghiệp cần bảo đảm vật liệu đúng yêu cầu, kích thước phù hợp với bản vẽ, lỗ liên kết được gia công chính xác và sản phẩm được kiểm tra trước khi giao hàng.
• Ngoài ra, cần trao đổi rõ về tiến độ, phương thức vận chuyển, chứng chỉ vật liệu và trách nhiệm xử lý nếu sản phẩm không đáp ứng yêu cầu đã thống nhất.

8. Câu hỏi thường gặp về thép bản mã

Thép bản mã thường dày bao nhiêu?

• Độ dày có thể từ vài milimét đến vài chục milimét hoặc hơn, tùy vị trí sử dụng và yêu cầu thiết kế. Không nên chọn độ dày chỉ dựa trên kích thước bên ngoài.

Thép bản mã có thể gia công theo yêu cầu không?

• Có. Bản mã có thể được cắt theo kích thước, hình dạng, độ dày và vị trí lỗ riêng theo bản vẽ của khách hàng.

Nên chọn thép bản mã cắt Laser hay Plasma?

• Laser thường phù hợp khi cần đường cắt đẹp và độ chính xác cao. Plasma có thể phù hợp hơn với nhiều chi tiết thép dày trung bình. Lựa chọn cuối cùng cần căn cứ vào thiết bị, chiều dày và dung sai yêu cầu.

Làm thế nào để hạn chế sai lệch khi lắp đặt bản mã?

• Cần kiểm tra kích thước tổng thể, khoảng cách tâm lỗ, đường kính lỗ và độ phẳng theo bản vẽ. Với liên kết chịu lực, mọi thay đổi về kích thước cần được kỹ sư có thẩm quyền xem xét.
